Глава 1.

Основные понятия и принципы работы системы AutoCAD

Программа AutoCAD 2002 является дальнейшим развитием популярной системы автоматизированного проектирования AutoCAD 2000. Большая часть изменений касается управления слоями и атрибутами блоков, изменено определение ассоциативных размеров, значительно изменились средства для коммуникации и сотрудничества.

Большой набор примитивов (объектов, рассматриваемых системой как единое целое при создании и модифицировании чертежей) и средств редактирования их свойств позволяет получать конструкторскую документацию в соответствии с требованиями различных стандартов, в том числе — Единой Системы Конструкторской Документации (ЕСКД).

Чтобы сообщить системе, какой примитив вычерчивать, необходимо ввести соответствующую команду. Команды могут вводиться с клавиатуры, выбираться из меню или инструментальных панелей. Восприняв команду, система вступает в диалог с пользователем и уточняет действие команды. После ввода всей необходимой информации примитив вычерчивается, а система переходит в режим ожидания следующей команды.

Новые функциональные возможности системы AutoCAD 2002, ее интеллектуальность открывают конструктору-проектировщику большие возможности для решения профессиональных творческих задач, при этом система выполняет основную часть рутинных операций.

1.1. Требования к оборудованию

Рынок графических систем чрезвычайно широк и отличается большим разнообразием предлагаемых модулей и приложений. Существуют два вида таких систем: графические системы рабочих станций под UNIX (Hewlett-Packard, Sun, Apollo) и графические системы персональных ЭВМ.

В настоящее время графические системы рабочих станций мощнее систем ПЭВМ. Однако с появлением операционной системы Windows NT фирмы Microsoft и процессоров Pentium III, Pentium IV фирмы Intel на рынке появились полноценные рабочие станции на основе ПЭВМ.

Мы будем рассматривать функционирование системы AutoCAD в среде Microsoft Windows 2000 (русская версия).

Программа AutoCAD 2002 может работать как в автономном режиме, так и в локальной сети. Базовый комплект технических средств, необходимых для работы модулей AutoCAD 2002, включает:

Для получения твердой копии чертежа необходим графопостроитель (плоттер) или принтер. Устройство чтения компакт-дисков требуется для работы с CD-ROM. Заметим, что система AutoCAD позволяет иметь конфигурацию с двумя мониторами: один — для выдачи запросов на ввод команд и вывод текстов, а второй — для выполнения линий построения и редактирования чертежей.

Экран монитора отображает меню, панели инструментов, рабочее поле, линии и надписи, созданные пользователем, положение пиктограммы используемой системы координат и вспомогательную фоновую сетку.

Алфавитно-цифровая клавиатура используется для ввода команд, текстов, численных значений координат точек, обеспечивает вызов функций «горячих клавиш».

С мышью знакомы все пользователи Windows. Широкое распространение манипуляторов такого типа объясняется тем, что ввести что-либо с клавиатуры достаточно просто, но указать точку на экране монитора и нажать кнопку — еще проще. Чаще всего мышь имеет две или три кнопки. На компьютерах с системой Windows обычно используют двухкнопочную мышь. Если на устройстве более двух кнопок, то их действие настраивается пользователем системы AutoCAD для активизации функций наиболее популярных команд. Мышь используется для указания точек и геометрических объектов на экране монитора или выбора пунктов меню. Движением мыши указатель помещается в нужное положение, а нажатие левой кнопки подтверждает выбор пункта меню, точки или объекта. При перемещении мыши по рабочему полю и диалоговым окнам движется указатель, вид которого меняется в зависимости от контекста.

Наиболее важным ресурсом ПЭВМ, который определяет производительность системы AutoCAD 2002, является оперативная память.

1.2. Запуск программы AutoCAD

Для запуска системы AutoCAD 2002 на платформе Windows 2000 (русская версия) необходимо выполнить следующую последовательность действий:

Если в ходе установки системы на Рабочем столе Windows был создан ярлык для программы AutoCAD, то процесс запуска упрощается — достаточно дважды щелкнуть мышью на этом ярлыке.

После запуска на экране монитора появятся главное окно AutoCAD, заголовки выпадающих меню, панели инструментов и диалоговое окно AutoCAD 2002 Today. Окно Today позволяет легко воспользоваться преимуществом подключений к Интернету и интранету изнутри AutoCAD 2002 и включает модифицированные средства создания нового чертежа. Так как коллективная работа над проектом через Интернет для большинства пользователей представляется далекой перспективой, в книге описывается диалоговое окно Start Up (рис. 1.1), традиционное для предыдущих версий AutoCAD.

Сразу отметим близость графического интерфейса AutoCAD стандартам, применяемым в широко распространенных приложениях Windows, таких как Word, Excel, Access. Система имеет большое количество разнообразных диалоговых окон, которые являются удобным средством ввода параметров

Рис. 1.1. Главное окно системы AutoCAD 2002

команд, так как позволяют видеть их все одновременно. Любое диалоговое окно имеет область заголовка, где приведены пиктограмма окна, его имя и кнопки управления состоянием окна. Размеры окон могут быть либо постоянными, либо изменяемыми. Окно можно перемещать с помощью курсора в рабочей зоне главного окна AutoCAD 2002. В окне могут располагаться несколько вкладок, каждая из которых снабжена ярлыком. Выбор вкладки осуществляется щелчком мыши по соответствующему ярлыку. Основными управляющими элементами диалоговых окон являются кнопки, поля и списки.

Кнопки управления состоянием окна располагаются в строке заголовка окна.

Командные кнопки OK, Apply и Cancel позволяют подтвердить или отменить выполненные в диалоговом окне настройки параметров:

Кнопки выбора позволяют выбрать один из предлагаемых альтернативных вариантов. В диалоговых окнах такие кнопки располагаются группами из 2, 3 и более кнопок. Изображение кнопки напоминает неглубокое отверстие, на дне которого при выборе появляется точка.

Кнопки-переключатели (флажки) разрешают или запрещают дальнейшее использование какого-либо параметра диалогового окна. Изображение кнопки напоминает углубление квадратной формы. Метками в виде крестика, галочки или внутреннего квадрата контрастного цвета выделены разрешенные к применению параметры (в отличие от вариантных кнопок, где разрешен выбор только одной кнопки, здесь можно выбирать несколько кнопок или все кнопки).

Если операция недоступна, то название кнопки выводится бледным цветом. Многие окна содержат еще одну командную кнопку Help, предназначенную для вызова контекстно-зависимой справки.

Информаиионные поля предназначены для вывода сообщений системы. К данным, приведенным в информационном поле, нет доступа, их нельзя изменить, скопировать или удалить.

Поля ввода предназначены для ввода значений параметров и текстов. Поле обычно имеет название. Область для ввода значений выделена контрастным прямоугольником. Ввод значений параметров возможен после того, как в поле ввода появляется вертикальная черта курсора. Значение параметра можно ввести также с помощью контекстного меню.

Списки предназначены для вывода перечня доступных параметров, файлов и прочего. Список всегда ограничен рамкой и снабжен названием. Если в списке много пунктов, то в его правой части появляется полоса прокрутки, снабженная на концах стрелками. Эта полоса обеспечивает просмотр всех пунктов списка путем его прокрутки вверх или вниз. Выбор элемента списка осуществляется щелчком по нужной позиции, которая подсвечивается. Для управления выбранным элементом списка имеется контекстное меню.

Раскрывающиеся списки присутствуют в диалоговых окнах в свернутом виде. Они представлены одной строкой, которая отмечена стрелкой, указывающей вниз. Чтобы раскрыть список, нужно щелкнуть на стрелке.

Для управления элементами диалогового окна и перемещения между его полями (перемещение между ними возможно и при нажатии на клавишу TAB) используется манипулятор мышь. Мышь позволяет:

1.3. Чертеж в системе AutoCAD

Чертеж в системе AutoCAD — это файл, содержащий описание графической и иной информации в специальном формате (.DWG). AutoCAD 2002 имеет формат файла чертежа, полностью совместимый с файлами, созданными в AutoCAD 2000 и AutoCAD 2000i, поэтому все приложения, написанные для этих программ, поддерживаются новой версией AutoCAD без ограничений.

В процессе работы над чертежом он временно хранится в оперативной памяти компьютера. Длительное хранение чертежей осуществляется на жестком или гибком дисках.

Для работы с файлами система имеет обычные возможности приложений Windows: меню File и соответствующие кнопки стандартной панели инструментов. В меню File находятся команды, позволяющие сохранить чертеж, вызвать существующий чертеж для редактирования, закрыть чертеж.

Для сохранения файла чертежа на жестком диске необходимо выполнить следующие действия:

Имя файла может иметь длину до 255 символов, включая пробелы. В нем можно использовать прописные и строчные буквы, цифры и специальные символы: дефис, подчеркивание и восклицательный знак.

Запрещается использовать следующие символы:

Точки допустимы только в качестве разделителя между именем и расширением файла.

По умолчанию файлы чертежей записываются в корневой каталог системы AutoCAD. Такое хранение крайне неудобно и опасно: можно по ошибке вместе с ненужными файлами чертежей удалить важные системные файлы. Мы рекомендуем использовать для хранения чертежей отдельные папки и тщательно продумать их структуру. Для создания новой папки в процессе сохранения чертежа (диалоговое окно Save Drawing As) необходимо нажать правую кнопку мыши, затем выбрать в контекстном меню пункты Создать и Папка.

Создание нового чертежа

Как уже отмечалось, при запуске система AutoCAD предлагает в диалоговом окне Start Up несколько режимов начала работы. Выбор режима начала работы определяет набор первоначальных рабочих параметров для нового чертежа. После выбора режима начала работы его название отображается в диалоговом окне Start Up.

1.4. Настройка системной среды

Диалоговое окно Options

В программе AutoCAD 2002 предварительную настройку системной среды и ее модификацию в процессе работы можно осуществлять при помощи диалогового окна Options. Окно открывается командой OPTIONS и содержит девять вкладок: Files, Display, Open and Save, Plotting, System, User Preferences, Drafting, Selection, Profiles, параметры которых оптимизируют работу AutoCAD с конкретным аппаратным обеспечением. Эту же команду содержит меню Tools, ее можно выбрать и из контекстного меню, поместив указатель мыши в область командной строки или в рабочую зону, а затем нажать правую кнопку мыши.

В диалоговом окне Options выберите вкладку, а затем — параметр настройки, который хотите изменить. Для того чтобы программа отреагировала на изменение значения параметра, щелкните на кнопке Apply, если хотите продолжить настройку системы, или на кнопке ОК, если настройка закончена.

В следующих разделах приводится краткая информация о параметрах вкладок и даны рекомендации по выбору их значений.

Заметим, что при работе с любой вкладкой диалоговое окно Options содержит следующие общие элементы управления окном.

Вкладка Files

Вкладка Files (рис. 1.2) позволяет установить имена файлов и папок (каталогов) программного обеспечения в соответствии с требованиями системы

Рис. 1.2. Определение путей доступа к файлам поддержки

AutoCAD 2002, а также указать пути для поиска файлов. Вкладка содержит информационное поле, список и шесть кнопок управления.

Вкладка Display

Вкладка Display (рис. 1.3) управляет внешним видом главного окна системы AutoCAD 2002 при работе как в пространстве листа, так и в пространстве модели.

Рис. 1.3. Настройка главного окна системы AutoCAD 2002

Параметры вкладки позволяют полностью изменить конфигурацию окна программы. Вы можете изменять:

Вкладка содержит шесть панелей.

Панель Window Elements вкладки Display определяет основные параметры окна.

Расположенные в нижней части панели Window Elements кнопки Colors и Fonts открывают диалоговые окна для управления, соответственно, цветом и шрифтами элементов главного окна AutoCAD.

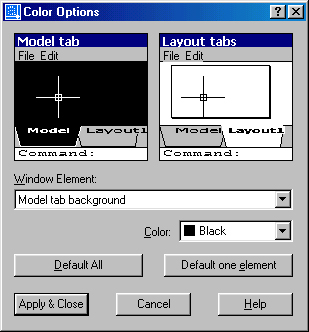

Диалоговое окно Color Options (рис. 1.4) управляет цветом элементов главного окна AutoCAD. Здесь можно установить:

  1. цвет фона при работе в пространстве модели (Model Tab Background);
  2. цвет фона при работе в пространстве листа (Layout Tabs Background);
  3. цвет графического курсора при работе в пространстве модели (Model Tab Pointer);
  4. цвет графического курсора при работе в пространстве листа (Layout Tabs Pointer);
  5. цвет фона окна команд (Command Line Background);
  6. цвет текста сообщений в окне команд (Command Line Text);
  7. цвет векторов трассировки (AutoTracking Vector Color);
  8. цвет фона при предварительном просмотре чертежа (Plot Preview Background).

Окно содержит две панели, два раскрывающихся списка и две кнопки.

Панель Model Tab отображает текущий цвет элементов главного окна при работе в пространстве модели. С помощью курсора здесь можно выбрать элемент главного окна, цвет которого желательно изменить. После указания элемента окна в раскрывающемся списке Window Element устанавливается соответствующее значение.

Панель Layout Tabs отображает текущий цвет элементов главного окна при работе в пространстве листа. С помощью курсора здесь можно выбрать элемент главного окна, цвет которого желательно изменить. После указания элемента окна в раскрывающемся списке Window Element устанавливается

Рис. 1.4. Настройка цвета элементов главного окна AutoCAD 2002

Раскрывающийся список Window Element позволяет выбрать из перечня элементов главного окна тот элемент, цвет которого желательно изменить.

Раскрывающийся список Color позволяет назначить цвет для элемента главного окна, выбранного в списке Window Element или на панелях Model Tab и Layout Tabs. Если приведенный в списке набор цветов не устраивает пользователя, следует обратиться к цветовым палитрам AutoCAD или Windows (кнопки More... или Windows). Диалоговые окна Select Color и Цвет весьма наглядны и не требуют специальных пояснений.

Кнопка Default All позволяет вернуть значения всех параметров управления цветом элементов главного окна в состояние, определенное по умолчанию.

Кнопка Default One Element позволяет вернуть значение одного выбранного параметра управления каким-либо элементом главного окна в состояние, определенное по умолчанию.

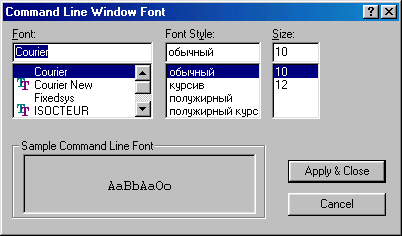

Диалоговое окно Command Line Window Font (рис. 1.5) управляет шрифтом для сообщений в окне команд. Окно содержит три панели, информационное поле и две кнопки.

Панель Font содержит поле ввода, в котором приведено значение текущего шрифта, и раскрывающийся список, где можно выбрать имя другого шрифта для текста сообщений в командной строке.

Панель Font Style содержит поле ввода, в котором приведено значение текущего стиля шрифта, и список, где можно выбрать другой стиль шрифта для текста сообщений в командной строке.

Рис. 1.5. Выбор шрифта для командной строки

Панель Size содержит поле ввода, в котором приведено значение текущего размера шрифта, и список, где можно выбрать другой размер шрифта для текста сообщений в командной строке.

Информационное поле Sample Command Line Font отображает начертание текущего шрифта.

Панель Layout Elements вкладки Display содержит параметры управления для существующих и новых компоновок пространства листа. Соответствующее использование пространства листа требует некоторого опыта обращения с ним, поэтому мы не рекомендуем начинающему пользователю изменять настройки, заданные на этой панели по умолчанию.

Панель Display Resolution вкладки Display позволяет настраивать параметры вывода на экран объектов системы AutoCAD. Установки действуют только на отображение объектов на экране и не действуют при получении твердой копии чертежа (в этом случае они определяются возможностями устройства вывода). Изменять значения этих параметров обычно не требуется.

Панель Display Performance вкладки Display содержит параметры, которые влияют на производительность системы AutoCAD.

В нижней части вкладки Display расположены две панели: Crosshair Size и Reference Fading Intensity.

Панель Crosshair Size позволяет установить, с помощью поля ввода или шкалы, размер перекрестия графического курсора в процентах от размера экрана. Числовое значение размера курсора задают в поле ввода. Допустимый диапазон — от 1 до 100 процентов, по умолчанию размер курсора — 5%. Вь можете также установить размер перекрестия графического курсора, используя системную переменную CURSORSIZE.

Панель Reference Fading Intensity позволяет установить, с помощью поля ввода или шкалы, значение интенсивности подсветки окружающих объектов при редактировании блоков и внешних ссылок. Объекты, которые не редактируются, отображаются с меньшей интенсивностью. Числовое значение интенсивности подсветки задают в поле ввода. Допустимый диапазон— от 0% до 90%. Значение по умолчанию — 50%. Текущее значение параметра хранится в системной переменной XFADECTL.

Вкладка Open and Save

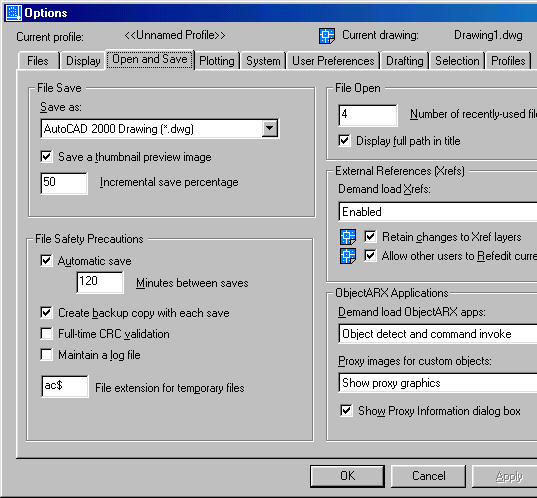

Вкладка Open and Save (рис. 1.6) обеспечивает настройку операций сохранения и открытия чертежных файлов. Файлы автоматически сохраняются в формате AutoCAD 2000. Диалоговое окно содержит пять панелей.

Рис. 1.6. Настройку параметров сохранения и открытия файлов чертежей

Панель File Save управляет параметрами сохранения чертежей. Панель содержит раскрывающийся список Save As, флажок Save a Thumbnail Preview Image и поле ввода Incremental Save Percentage.

Панель File Safety Precautions управляет параметрами режима автосохранения. Панель содержит два текстовых поля: Minutes Between Saves, File Extension for Temporary Files и четыре флажка.

Панель File Open управляет длиной списка файлов, открытых в предыдущих сеансах работы с программой. Панель содержит поле ввода Number of Recently Used Files to List и флажок Display Full Path In Title.

Панель External References (Xrefs) управляет загрузкой файлов внешних ссылок. Панель содержит раскрывающийся список Demand Load Xrefs и два флажка: Retain Changes to Xref Layers и Allow Other Users to Refedit Current Drawing.

Панель ObjectARX Applications управляет взаимодействием системы AutoCAD с программами сторонних разработчиков (ARX-приложения). Панель содержит два раскрывающихся списка: Demand Load ObjectARX Apps и Proxy Images for Custom Objects, а также флажок Show Proxy Information Dialog Box.

Вкладка Plotting

Вкладка Plotting (рис. 1.7) обеспечивает настройку общих параметров управления графопостроителем, выбор его конфигурации, выбор стиля печати и способов обработки объектов OLE. Вкладка содержит три панели.

Средства, непосредственно предназначенные для вывода изображений на устройстве печати и обеспечивающие полный спектр соответствующих настроек, подробно рассмотрены в приложении А.

Панель Default plot settings for new drawings вкладки Plotting определяет устройство вывода, принимаемое по умолчанию при создании нового чертежа. Панель содержит две кнопки выбора, раскрывающийся список и кнопку Add or Configure Plotters.

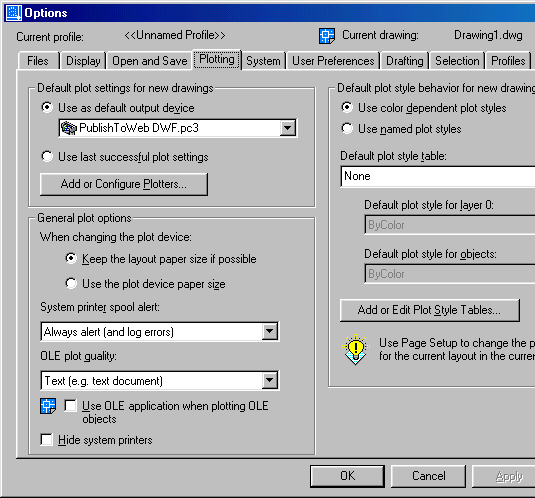

Рис. 1.7. Определение параметров устройства печати

Панель General plot options определяет общие параметры печати. Панель содержит две кнопки выбора, два раскрывающихся списка и флажок.

Панель Default plot style behavior for new drawings вкладки Plotting определяет, какие стили печати будут использованы по умолчанию при создании нового чертежа. Заметим, что изменить стиль печати по умолчанию для текущего чертежа нельзя. Панель содержит две кнопки выбора, три раскрывающихся списка и одну кнопку.

Вкладка System

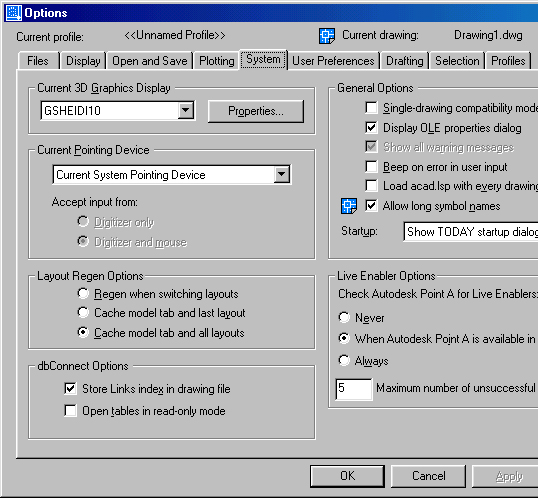

Вкладка System (рис. 1.8) помогает пользователю установить общие параметры настройки системы AutoCAD. Здесь можно выбрать режим работы с несколькими чертежами одновременно или установить режим работы с одним чертежом, выбрать способ конфигурации для мыши, разрешить использование длинных имен, запретить появление диалогового окна AutoCAD 2002 Today при открытии нового файла и т. д.

Диалоговое окно содержит шесть панелей.

Рис. 1.8 .Настройка параметров взаимодействия операционной системы и программы AutoCAD

Панель Current 3D Graphics Display вкладки System содержит раскрывающийся список и кнопку Properties, которые обеспечивают настройку системных реквизитов и конфигурацию трехмерной системы вывода графических объектов на экран монитора.

Панель Current Pointing Device позволяет управлять устройствами указания при работе с системой AutoCAD. Панель содержит раскрывающийся список и две кнопки выбора: Digitizer only и Digitizer and Moise.

Панель General Options позволяет настроить общесистемные параметры. Панель содержит шесть флажков и раскрывающийся список.

Панель Layout Regen Options позволяет управлять работой системы AutoCAD при переключениях между различными компоновками пространства листа и пространством модели. Панель содержит три кнопки выбора.

Панель dbConnect Options управляет параметрами подключения внешних баз данных. Панель содержит два флажка.

Панель Live Enabler Options позволяет управлять работой системы AutoCAD с объектами, выполненными с помощью других приложений, в том случае, когда приложение, которое создавало их, не установлено на вашем компьютере. Панель содержит три кнопки выбора и поле ввода.

вкладка User Preferences

Вкладка User Preferences (рис. 1.9) позволяет настроить систему в соответствии с индивидуальными требованиями пользователя. Вкладка содержит шесть панелей и кнопку Lineweight Settings.

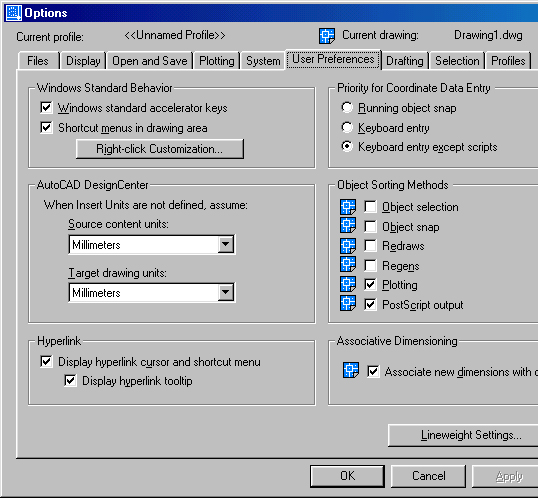

Рис. 1.9. Пользовательские настройки

Панель Windows Standard Behavior позволяет определить тип клавиш ускоренного доступа (Windows или AutoCAD) и режим работы правой кнопки мыши. Панель содержит два флажка и кнопку Right Click Customization.

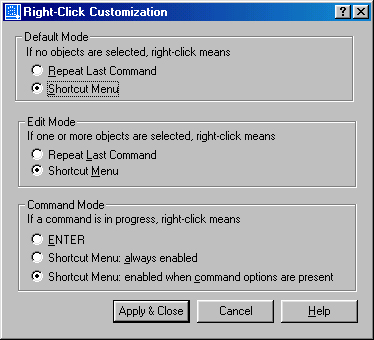

Рис. 1.10. Настройка режима обработки щелчка правой кнопки мыши

Диалоговое окно Right-Click Customization содержит три панели.

Панель Default Mode позволяет, назначить, как будет обрабатываться щелчок правой кнопки мыши, если в текущем сеансе работы с программой AutoCAD не выбран ни один объект и не активна ни одна команда. Панель содержит две кнопки выбора.

Панель Edit Mode позволяет назначить, как будет обрабатываться щелчок правой кнопки мыши, если в текущем сеансе работы с программой AutoCAD выбраны один или несколько объектов и не активна ни одна команда. Панель содержит две кнопки выбора.

Панель Command Mode позволяет назначить, как будет обрабатываться щелчок правой кнопки мыши, если в текущем сеансе работы с программой AutoCAD выполняется команда. Панель содержит три кнопки выбора.

Панель AutoCAD DesignCenter вкладки User Preferences содержит два раскрывающихся списка, которые позволяют регламентировать процесс масштабирования объектов, не имеющих единиц измерения, при перетаскивании объектов в текущий чертеж из AutoCAD DesignCenter.

Панель Hyperlink вкладки User Preferences определяет настройки гиперссылок. Панель содержит два флажка. Рекомендуется сохранять для этих флажков установки по умолчанию.

Панель Priority for Coordinate Data Entry вкладки User Preferences позволяет назначить приоритет объектной привязки или ввода координат с помощью клавиатуры. Панель содержит три кнопки выбора.

Панель Object Sorting Methods вкладки User Preferences позволяет определить порядок сортировки объектов (порядок можно также изменить, используя системную переменную SORTENTS). Панель содержит шесть кнопок переключателей.

Панель Associative Dimensioning вкладки User Preferences позволяет управлять ассоциативными размерами. Панель содержит одну кнопку-переключатель.

При щелчке на кнопке Lineweight Settings вкладки User Preferences на экране монитора появляется диалоговое окно Lineweight Settings (рис. 1.11), где можно установить параметры толщины линий.

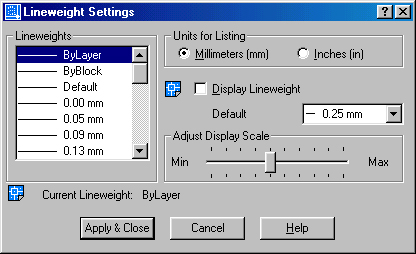

Рис. 1.11. Настройка параметров толщины линии

Диалоговое окно Lineweight Settings содержит информационное поле, две панели, список, флажок и поле ввода.

Панель Units for Listing содержит кнопки выбора единиц измерения толщины линии: Millimeters (mm) и Inches (in.) Необходимые единицы измерения можно также установить, используя системную переменную LWUNITS.

Панель Adjust Display Scale позволяет управлять соответствием толщины линии ее отображению в главном окне AutoCAD. Если вы хотите оптимизировать эффективность работы программы AutoCAD, установите минимальное значение шкалы индикатора.

Вкладка Drafting

Вкладка Drafting (рис. 1.12) позволяет управлять настройкой режимов автоматической объектной привязки AutoSnap (используется для предварительного просмотра и оценки точек привязки) и автоматического отслеживания AutoTrack (используется для расширения возможности определения точек относительно геометрии другого объекта).

Вкладка содержит пять панелей.

Панель AutoSnap Settings позволяет управлять параметрами режима объектной привязки. Панель содержит четыре кнопки переключателя и раскрывающийся список AutoSnap Marker Color.

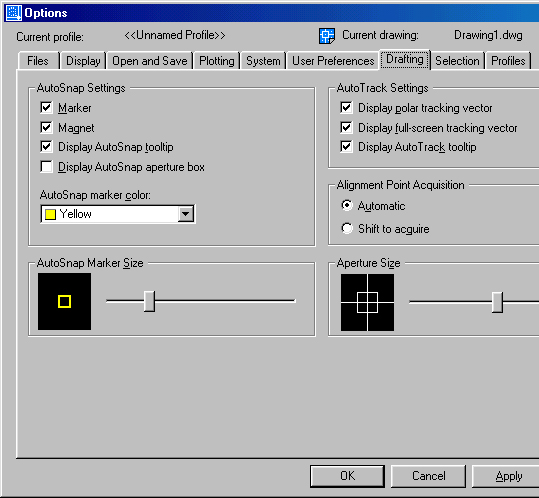

Рис. 1.12. Настройка параметров режимов AutoSnap и AutoTrack

(эффект примагничивания). Режим используется по умолчанию. Установив текущее значение системной переменной AUTOSNAP = 4, можно включить флажок из командной строки.

Панель AutoSnap Marker Size содержит шкалу, с помощью которой можно установить размеры геометрического символа (маркера) характерной точки объекта и информационное поле, отображающее текущие размеры маркера.

Панель AutoTrack Settings позволяет управлять параметрами режима трассировки. Панель содержит три флажка.

Панель Alignment Point Acquisition позволяет выбрать способ захвата характерных точек объектов для последующей трассировки. Панель содержит две кнопки выбора.

Панель Aperture Size содержит шкалу, с помощью которой можно установить размеры «прицела» для режима объектной привязки и информационное поле, отображающее текущие размеры «прицела». Размерами прицела управляет также системная переменная APERTURE.

Вкладка Selection

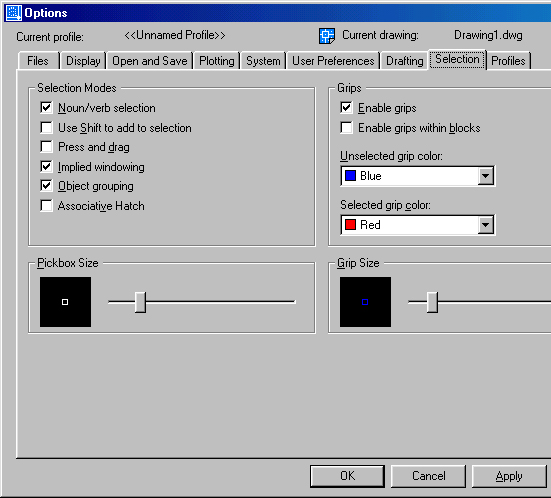

Вкладка Selection (рис. 1.13) позволяет управлять методами выбора объектов в системе AutoCAD, инструментальными средствами выбора и настройкой режима работы средства редактирования Grips.

Вкладка содержит четыре панели.

Рис. 1.13. Настройка процедуры выбора объектов

Панель Selection Modes позволяет определить метод выбора объектов. Панель содержит шесть кнопок переключения (флажков).

Панель Pickbox Size содержит шкалу, с помощью которой можно установить размеры курсора выбора (маленький квадрат), который появляется вместо перекрестия графического курсора при выборе объектов, и информационное поле, отображающее текущие размеры курсора выбора. Можно также установить размер курсора выбора, используя системную переменную PICKBOX.

Панель Grips позволяет настраивать параметры средства редактирования объектов Grips. Панель содержит два флажка и два раскрывающихся списка.

Можно включать и выключать этот режим из командной строки с помощью системной переменной GRIPS.

Панель Grip Size содержит шкалу, с помощью которой можно регулировать размеры маркеров Grips, и информационное поле, отображающее текущие размеры маркера. Можно также установить размер маркера, используя системную переменную GRIPSIZE (диапазон значений от 0 до 255).

Вкладка Profiles

Вкладка Profiles (рис. 1.14) позволяет создавать и сохранять профили пользователей (набор параметров настройки системы, определенных в диалоговом окне Options). Профили нужны, если для работы с разными проектами используются различные настройки системы. По умолчанию, программа AutoCAD автоматически сохраняет текущие параметры в профиле с именем UNNAMED PROFILE. Имя текущего профиля (так же как и имя текущего чертежа) всегда отображается в верхней части диалогового окна Options. Информация о текущих параметрах настройки (в том числе о конфигурации меню) сохраняется в системном реестре и может быть сохранена в текстовом файле с расширением .ARG. Следовательно, если вы сохраняете профиль, то он может быть перенесен на другой компьютер.

Вкладка содержит информационное поле, список и семь кнопок.

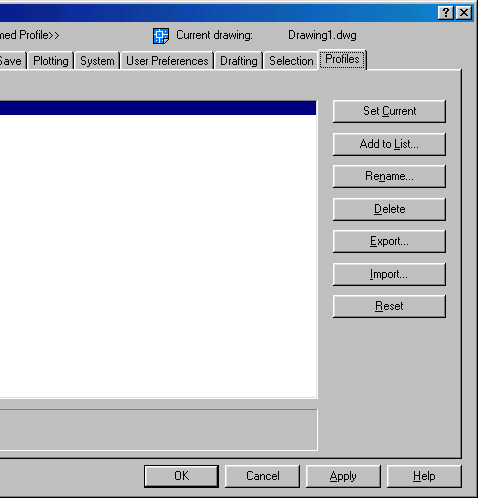

Рис. 1.14. Сохранение настроек в профиле

При создании нового профиля выделите в списке поля Available Profiles имя существующего профиля и щелкните на кнопке Add to List. Откроется диалоговое окно Add Profile, позволяющее ввести имя и описание создаваемого профиля. Профиль можно изменять путем настройки параметров на вкладках диалогового окна Options. Для работы с созданным ранее профилем его следует выбрать и указать в качестве текущего. Последовательность действий следующая:

Диалоговое окно Customize

Панель инструментов — это элемент интерфейса AutoCAD, представляющий собой набор значков (пиктограмм) группы подобных команд, оформленных в виде кнопок. Чтобы значок был понятнее, при задержке на нем указателя мыши появляется всплывающее окно, содержащее имя соответствующей команды AutoCAD. Одновременно содержимое строки состояния (нижняя строка экрана) заменяется кратким описанием назначения команды, в конце которого показано имя этой же команды для ввода с клавиатуры.

Некоторые из кнопок панелей инструментов имеют в правом нижнем углу маленький треугольник, обозначающий раскрывающуюся инструментальную панель, содержащую дополнительные инструменты. Для доступа к этим дополнительным кнопкам необходимо нажать левую кнопку мыши и, не отпуская ее, выбрать на раскрывшейся панели необходимый значок.

Обычно при запуске программы AutoCAD на экран монитора выводятся четыре панели инструментов: STANDARD TOOLBAR, OBJECT PROPERTIES, DRAW и MODIFY. Помимо упомянутых панелей инструментов программа AutoCAD располагает большим количеством других панелей, перечень которых приведен в списке Toolbars диалогового окна Customize (всего 26 панелей). Для того чтобы открыть нужную панель инструментов, пользователь может воспользоваться одним из трех способов.

  1. Щелкнуть правой кнопкой мыши на поле любой ранее открытой панели. При этом на экране монитора появится список существующих панелей инструментов, состав которого определяется текущей группой меню. Инструментальные панели, уже присутствующие в главном окне AutoCAD, отмечены в списке галочками. Чтобы открыть новую панель инструментов, достаточно щелчком мыши отметить ее в списке.
  2. Открыть выпадающее меню View и выбрать позицию Toolbars. В открывшемся диалоговом окне Customize выбрать вкладку Toolbars. Чтобы открыть новую панель инструментов, достаточно установить флажок в соответствующей строке списка.
  3. Ввести команду TOOLBAR, которая открывает диалоговое окно Customize.

Любую активную панель инструментов можно перемещать по рабочему полю и, кроме того, система AutoCAD разрешает изменять форму панели. В стандартном положении, когда панель инструментов закреплена в позиции вдоль верхней, нижней или боковой сторон экрана, она не имеет строки заголовка. Для изменения местоположения такой панели на рабочем поле необходимо:

Для перемещения панели инструментов в стандартное положение нужно переместить курсор на заголовок панели, нажать левую кнопку мыши и, не отпуская ее, перетащить панель к краю окна программы AutoCAD.

При нестандартном положении панели инструментов возможно изменение ее формы. Для этого необходимо:

Метод доступа к командам с использованием панелей инструментов является самым простым и легко запоминающимся. Он может быть рекомендован как для новичков, так и для опытных пользователей. Важным преимуществом этого метода, применительно к системе AutoCAD, является возможность осуществлять индивидуальную настройку панелей при помощи диалогового окна Customize (рис. 1.15). Окно открывается командой TOOLBAR. Эту же команду содержит меню View.

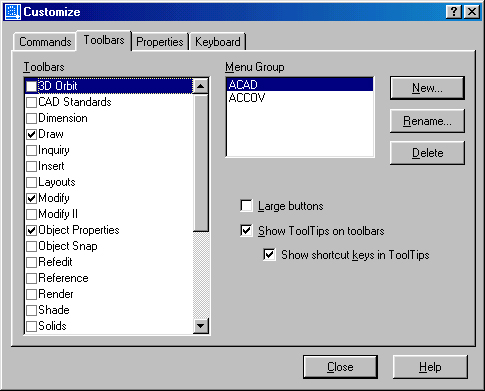

Рис. 1.15. Настройка панелей инструментов

Диалоговое окно Customize можно также открыть из контекстного меню. Для этого необходимо поместить указатель мыши в область любой инструментальной панели и нажать правую кнопку мыши, а затем в открывшемся контекстном меню выбрать пункт Customize.

Диалоговое окно Customize управляет выводом панелей инструментов на рабочее поле AutoCAD, позволяет осуществлять настройку существующих панелей, создавать новые и удалять ненужные панели инструментов.

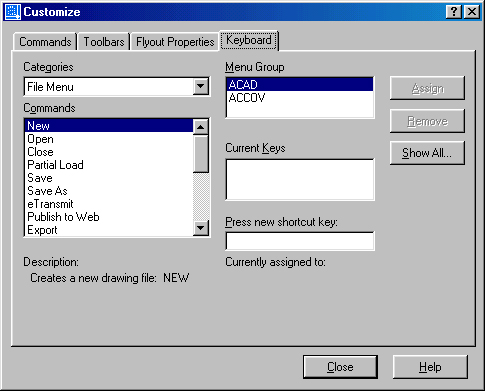

Окно содержит четыре вкладки: Commands, Toolbars, Properties и Keyboard.

Вкладка Toolbars

Вкладка Toolbars (рис. 1.15) позволяет управлять видимостью панелей инструментов в главном окне AutoCAD, а также позволяет создавать, переименовывать и удалять панели инструментов.

Вкладка содержит два простых списка, три кнопки для создания, переименования и удаления инструментальных панелей и три кнопки выбора.

Чтобы включить (отобразить в главном окне AutoCAD) панель инструментов, необходимо установить флажок слева от ее имени. Появление галочки указывает, что панель инструментов включена. Для выключения панели инструментов достаточно щелкнуть мышью на установленном флажке.

Вкладка Commands

Вкладка Commands (рис. 1.16) позволяет добавлять и удалять кнопки на существующих панелях инструментов, а также позволяет создавать новые панели инструментов.

Вкладка содержит информационное поле, два простых списка и одну кнопку-переключатель.

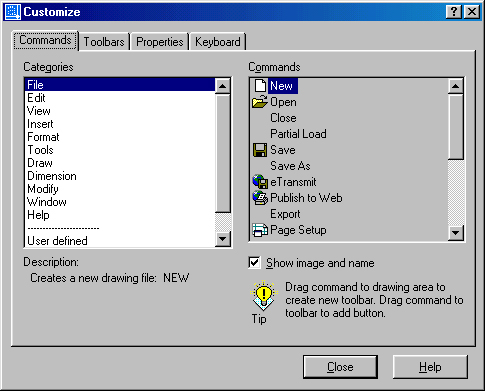

Рис. 1.16. Вкладка Commands - средство модификации и создания панелей инструментов

Вкладка Properties

Вкладка Properties позволяет редактировать свойства инструментов и изменять изображения пиктограмм, представляющих эти инструменты на инструментальной панели. В зависимости от выбора инструмента — кнопка или выпадающая панель — система открывает различные диалоговые окна: Button Properties или Flyout Properties.

Диалоговое окно Button Properties (рис. 1.17) содержит панель и три поля ввода.

Рис. 1.17. Диалоговое окно Button Properties - средство модификации кнопок панелей инструментов

Панель Button Image содержит увеличенное растровое изображение выбранной кнопки, список доступных пиктограмм для этой кнопки и кнопку Edit.

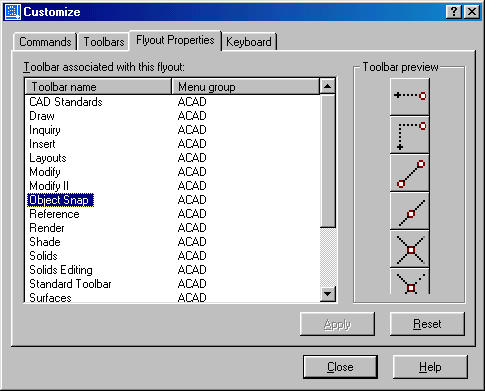

Диалоговое окно Flyout Properties (рис. 1.18) содержит одну панель и список, где перечислены существующие выпадающие панели инструментов и группы меню, которым принадлежат эти панели инструментов.

Рис. 1.18. Диалоговое окно Flyout Properties - средство модификации выпадающих панелей инструментов

Вкладка Keyboard

Вкладка Keyboard (рис. 1.19) позволяет создавать новые и просматривать существующие сочетания «быстрых клавиш» (сочетание клавиши CTRL или клавиш CTRL+SHIFT с каким-либо символом).

Вкладка содержит информационное поле, простой список, раскрывающийся список, три окна и три Кнопки.

Рис. 1.19. Вкладка Keyboard - средство создания «быстрых клавиш»

Чтобы создать новое сочетание «быстрых клавиш» нужно выполнить следующие действия:

Создание и редактирование панелей инструментов

Быстрота и легкость редактирования существующих панелей инструментов с помощью средств диалогового окна Customize часто вызывает у начинающих пользователей желание модифицировать стандартные панели инструментов. Мы не рекомендуем изменять стандартные панели. Если необходима индивидуальная настройка, то следует создавать и использовать собственные панели инструментов.

Чтобы создать новую панель, нужно выполнить следующие действия:

Чтобы создать новую выпадающую панель, нужно выполнить следующие действия:

Создать новую панель можно также с помощью средств вкладки Commands, для чего достаточно переместить любую пиктограмму из окна списка Commands в главное окно AutoCAD (новая панель в этом случае не пустая).

Добавить инструменты на созданную панель можно из вкладки Commands или переместить их с другой, отображенной на экране монитора панели инструментов. Порядок работы с вкладкой Commands следующий:

При перемещении кнопки с одной панели инструментов на другую панель, рекомендуется выполнять копирование значков (содержание инструментальной панели — источника при этом не изменится). Последовательность действий в этом случае следующая:

Чтобы удалить команду из инструментальной панели, необходимо выполнить следующие действия:

Таким образом, пользователь получает мощный инструмент для создания любых собственных панелей при выполнении текущих задач проектирования: можно создать панель, содержащую значки команд создания рабочей среды; можно создать панель, содержащую значки команд черчения и редактирования или любую другую панель.

1.5. Интерфейс программы AutoCAD

Пользовательский графический интерфейс системы AutoCAD 2002 полностью соответствует стандартам, применяемым в приложениях Windows. Взаимодействие с программой AutoCAD обеспечивается командами, вводимыми с клавиатуры или выбираемыми из различных меню и панелей инструментов.

Рабочий экран AutoCAD

Главное окно программы AutoCAD (рис. 1.1) можно разделить на следующие функциональные зоны:

Строка заголовка содержит значок пакета AutoCAD 2002, название текущего чертежа и кнопки управления окном. Выбор значка приводит к появлению системного меню управления окном, с помощью которого можно свернуть окно до минимального размера, восстановить его до предыдущего размера или развернуть окно до максимального размера, также можно изменять размеры окна и перемещать его на экране монитора. Кнопки управления окном, находящиеся в правой части строки заголовка, дублируют, в основном, системное меню.

Строка выпадающих меню (вторая строка сверху) содержит названия меню, в которых по функциональному признаку сгруппированы часто используемые команды AutoCAD. Команды в таких меню могут располагаться на нескольких уровнях (отличительный признак — сплошной треугольник в конце строки с именем команды). Если за именем команды идет многоточие, это означает, что параметры команды определяются в диалоговом окне. Обычно в строке меню слева направо указываются названия следующих выпадающих меню.

Инструментальные панели Standard Toolbar, Object Properties, Draw и Modify, как правило, постоянно присутствующие в главном окне при работе с пакетом, содержат инструменты, соответствующие наиболее часто используемым командам AutoCAD. Они представляют пользователю удобное средство для быстрого выполнения команд и процедур. Для того чтобы выполнить команду, представленную на панели инструментов соответствующей кнопкой, достаточно щелкнуть мышью на этой кнопке. Как уже упоминалось, программа AutoCAD 2002 располагает большим количеством других панелей, перечень которых приведен в списке Toolbars диалогового окна Customize.

Панели инструментов Standard Toolbar и Object Properties располагаются под строкой выпадающих меню.

Панель Standard Toolbar в пакете AutoCAD 2002 выполнена аналогично подобным элементам других современных приложений Windows. Это удобно, потому что базовые инструменты располагаются в привычных местах и обозначаются стандартными значками. Краткая информация о назначении отдельных кнопок этой панели, перечисленных слева направо, приведена ниже.

Рассмотренные кнопки идентичны инструментам большинства приложений Windows, например, всех программных продуктов Microsoft Office. Назначение остальных кнопок панели Standard Toolbar приводится ниже.

Инструментальная панель Object Properties чаще всего располагается под строкой панели Standard Toolbar. Она содержит инструменты, облегчающие работу со слоями и свойствами линий.

Панели инструментов Draw и Modify обычно располагаются в рабочей зоне окна AutoCAD слева. Они содержат инструменты с наиболее часто используемыми командами для вычерчивания примитивов и их редактирования. Подробное описание этих команд и способов работы с ними будет представлено в следующих главах книги, здесь же перечислены только названия и назначение значков.

Инструментальная панель Draw содержит инструменты для вычерчивания примитивов.

Инструментальная панель Edit содержит инструменты для редактирования объектов.

Рабочая зона — это наибольшая область главного окна программы AutoCAD, в которой вычерчиваются различные фрагменты чертежа. Одновременно могут быть открыты окна для нескольких чертежей. В левом нижнем углу рабочей зоны размещена пиктограмма текущей пользовательской системы координат. Направление стрелок пиктограммы совпадает с положительным направлением соответствующих осей системы координат. Управление пиктограммой осуществляется командой UCSICON. Внизу рабочей зоны находятся заголовки вкладок Model и Layout.

Зона окна команд обычно располагается в нижней части экрана перед строкой состояния (самая нижняя строка главного окна AutoCAD). Окно служит для ввода команд и ведения диалога с системой, уточняющего действие этой команды. Задать команду системе можно, набрав ее имя с помощью клавиатуры в командной строке. В окне команд по умолчанию размещаются три командные строки. Самая нижняя строка показывает текущую команду, а верхние — предыдущие команды или сообщения системы. Необходимо внимательно следить за выводимыми в окне команд сообщениями, поскольку таким образом поддерживается связь пользователя с системой AutoCAD.

Установить необходимое число командных строк (увеличить или уменьшить размер окна команд) можно на панели Window Elements вкладки Display диалогового окна Options.

Полную информацию о действиях пользователя и сообщениях системы за текущий сеанс работы с AutoCAD можно получить в текстовом окне, которое открывается при нажатии на клавишу F2 (при повторном нажатии той же клавиши окно закрывается). Полоса прокрутки, расположенная справа, поможет просмотреть предысторию выполнения команд. Кроме того, при необходимости можно повторить их выполнение без повторного ввода. Последовательность действий в этом случае следующая:

В результате программа AutoCAD вставит выделенный текст из текстового окна в текущую командную строку.

Строка состояния — самая нижняя строка главного окна AutoCAD. В левой части строки состояния отображаются текущие координаты перекрестия графического курсора. Они изменяются при перемещении перекрестия в пределах рабочей зоны экрана монитора. Предусмотрены три формата отображения координат:

Возможны следующие способы последовательного изменения формата отображения текущих координат перекрестия графического курсора:

Настройку формата отображения координат перекрестия графического курсора производят, когда задана начальная точка для построения объекта.

Кроме того, строка состояния содержит индикаторы режима черчения, которые информируют, в каком из режимов вы работаете в настоящий момент. Изображение нажатой кнопки соответствует включенному состоянию режима, а изображение отжатой кнопки — выключенному. Для переключения режима остаточно щелкнуть мышью на изображении соответствующей кнопки. Включение/выключение режимов черчения осуществляется также командами SNAP, GRID, ORTHO или DSETTINGS.

Имеются следующие индикаторы режима черчения.

Мышь

Манипулятор мышь представляет собой дополнительное устройство позиционирования, которое позволяет перемещать графический указатель на экране монитора за счет движения мыши по поверхности стола. С помощью мыши можно открыть файл чертежа, выбрать объект или пункт меню, осуществить различные действия по редактированию объектов чертежа, настроить панели инструментов, управлять окнами и т. д.

Функции кнопок двухкнопочной мыши следующие:

Специальные клавиши CTRL и SHIFT могут изменять эффект, вызываемый стандартными действиями мыши. Например, одновременное нажатие клавиши SHIFT и правой кнопки мыши приводит к появлению на экране монитора контекстного меню режимов объектной привязки.

Указатель мыши на экране монитора обычно выглядит в виде перекрестия с небольшим прямоугольником, который служит для указания и выбора графических элементов чертежа. Однако при выполнении конкретных операций вид указателя может изменяться.

Алфавитно-цифровая клавиатура

Подобно большинству сложных программ, AutoCAD использует все возможности, представляемые клавиатурой. Любая клавиатура содержит основную и цифровую части, специальные и функциональные клавиши. Ниже описано назначение некоторых специальных и функциональных клавиш алфавитно-цифровой клавиатуры, часто используемых при работе с пакетом AutoCAD.

Далее приводится назначение специальных клавиш клавиатуры при использовании их для редактирования текста в командной строке AutoCAD.

Клавиши F1-F12, расположенные в верхней части алфавитно-цифровой клавиатуры, используют для быстрого переключения режимов черчения.

Для удобной работы система AutoCAD 2002 располагает также набором «быстрых клавиш».

1.6. Средства организации чертежа

Программа AutoCAD позволяет экономить время при создании чертежей и изображений, связанных с выполняемой конструкторской работой. В ней реализованы методы и системные подходы, позволяющие пользователю вести наиболее эффективную разработку проектов.

Системы координат

Система координат — фиксированная система, включающая точку — начало координат и связанные с ней оси для определения положения объектов в пространстве.

В пакете AutoCAD применяется трехмерная прямоугольная декартова система координат. При использовании этой стандартной системы точка размещается в трехмерном пространстве посредством определения расстояния и направления из установленного начала отсчета, измеряемого по трем ортогональным осям (X, Y, Z). Система определения координат независима от используемых единиц измерения. Начало отсчета предполагается в точке (0, 0, 0). Положительное направление оси абсцисс (ось X системы координат) и оси ординат (ось Y системы координат) соответствует направлению стрелок пиктограммы. Ось Z направлена от плоскости экрана монитора к пользователю.

В программе AutoCAD разрешено применение двух систем координат: фиксированной мировой системы координат (МСК) и перемещаемой пользовательской системы координат (ПСК).

В МСК определяется местоположение всех объектов чертежа, она используется для определения других систем координат. МСК — система координат, относительно которой объект не меняет своего положения и ориентации.

ПСК — определяемая пользователем система координат, которая используется для удобного задания геометрии модели. В одном чертеже можно создавать и хранить произвольное количество ПСК. Если необходимо использование мировых координат при работе в пользовательской системе координат, то перед координатами следует ввести символ *. ПСК — система координат, относительно которой объект может менять свое положение и ориентацию, оставаясь неподвижным в МСК.

С целью облегчения ориентации в пространстве чертежа главное окно AutoCAD содержит пиктограмму текущей системы координат, которая по умолчанию размещается в нижнем левом углу окна. Пиктограмма может быть связана с точкой начала координат или располагаться в левом нижнем углу рабочей зоны. Управление пиктограммой осуществляется из меню View •» Display •» DCS Ucon:

Если точка начала координат находится вне видимой рабочей зоны, то пиктограмма отображается в ее левом нижнем углу.

Единицы измерения

Единица измерения — заданная пользователем величина, определяющая расстояние.

В системе AutoCAD пользователь выбирает единицы измерения линейных величин, принятые в области его профессиональной деятельности: миллиметры, метры, километры, дюймы и т. д. Таким образом, при работе с пакетом можно считать, что графическое окно AutoCAD безразмерно и изделия вычерчиваются в нем в натуральную величину. В рабочей зоне экрана монитора расстояния измеряются системой в условных единицах, определяющих только формат представления числа: целый, вещественный, в экспоненциальном виде или в виде дробей. Соответствие между реальной и условной системами измерения устанавливается при выборе масштаба вывода чертежа на плоттер.

Угловые величины обычно задаются в программе AutoCAD в градусах и долях градуса. Также как в предыдущем случае пользователю предоставляется право выбрать для представления угловых величин другие единицы измерения: радианы, грады или топографические единицы. За положительное изменение угловых величин принято вращение против часовой стрелки от положительного направления оси координат X.

Слои

Для структурирования графической информации в системе AutoCAD применяется полезный и удобный способ, основанный на технике слоев. Слой — это мощное средство для логической группировки данных, подобное наложению друг на друга прозрачных калек с фрагментами чертежа. Таким образом, чертеж представляется в виде неограниченного множества слоев, на каждом из которых могут быть размещены различные объекты. Слой может отображаться на экране монитора отдельно или в комбинации с другими слоями, он может быть включен, выключен или заблокирован для редактирования.

Каждый слой имеет свое имя (имя слоя может содержать до 255 символов) и характеризуется цветом, типом и толщиной линий, которые устанавливаются для всех объектов, принадлежащих слою. Кроме того, каждому слою может быть разрешен или запрещен вывод объектов, принадлежащих слою, на устройство печати. Поэтому, вместо того чтобы указывать эти свойства для каждого объекта, можно пользоваться их значениями для данного слоя, если они соответствуют вашим желаниям.

Графические примитивы

Примитив — это заранее определенный основной геометрический элемент, при помощи которых строятся более сложные модели.

Система AutoCAD использует обширный набор примитивов: точки, отрезки, круги, дуги, полилинии (непрерывная последовательность отрезков и дуг), мультилинии (ломаная линия, сегменты которой состоят из нескольких параллельных отрезков), сплайны (гладкая кривая, проходящая через заданный набор точек), тексты, блоки (именованный объект, сформированный из нескольких примитивов), эллипсы, многоугольники, фигуры (часть плоскости, ограниченная тремя или четырьмя отрезками), простые тела и т. д. Общими свойствами, которыми обладают все примитивы, являются принадлежность к слою, цвет и тип линии. Многие примитивы обладают также толщиной. Отдельные примитивы (текст, блок) имеют специальные свойства, такие как гарнитура, угол наклона, точка вставки и т. д.

Принадлежность к слою обеспечивает размещение примитивов только на этом слое. Свойства создаваемых в нем примитивов можно определить в соответствии со свойствами слоя.

Цвет линии кодируется числом от 1 до 255. Использование цвета улучшает вид чертежа на экране монитора и полезно при его выводе на плоттер.

Тип линии — это специальная последовательность чередующихся линейных сегментов и пробелов. Начертание и назначение линий на чертежах всех отраслей промышленности и строительства устанавливается стандартом ГОСТ 2.303-81.

Толщина линий на чертеже устанавливается по отношению к толщине основной линии. Используя цвет, тип и толщину линий можно выделить на чертеже важные детали, последние модификации или визуально отметить взаимосвязь отдельных фрагментов чертежа.

1.7. Ввод команд

Команды в системе AutoCAD выполняют следующие действия:

Большинство команд системы AutoCAD имеют несколько параметров и для своего выполнения требуют ввода одного из них.

Формат команды следующий:

Command: имя команды [параметры] [данные] <...>

Команда выполняется только после того, как в диалоге с системой будет задана вся необходимая информация; результаты ее действия отображаются в графическом окне AutoCAD, а в командной строке вновь появляется приглашение системы Command:.

Вводить команды AutoCAD можно с клавиатуры, из разнообразных меню или с панелей инструментов.

Ввод команды с клавиатуры

Для ввода команды с клавиатуры необходимо напечатать имя команды в командной строке и нажать клавишу ENTER или SPACE. Далее, по умолчанию, система открывает диалоговое окно для ввода параметров, если команда снабжена соответствующим окном. Если же диалоговое окно для команды не предусмотрено, то для ввода параметров система предлагает их перечень в командной строке. Пользователь может отказаться от ввода параметров команды в диалоговом окне, напечатав при вводе команды с клавиатуры знак «минус» перед именем команды, например -ARRAY.

Базовая настройка программы AutoCAD предусматривает возможность создания псевдонимов (сокращений имен команд) для часто используемых команд или команд, имеющих длинные названия. Такая возможность существует благодаря знаменитой открытой архитектуре системы AutoCAD. Создание псевдонимов команд является мощным средством увеличения производительности труда пользователя.

В системе AutoCAD псевдонимы команд содержатся в текстовом (ASCII) файле acad.PGP, который находится в каталоге Support. Этот файл, входящий в стандартный пакет поставки AutoCAD, имеет базовый список псевдонимов и содержит указания по созданию новых псевдонимов команд. Можно модифицировать имеющиеся псевдонимы команд или добавить новые. Заметим, что перед внесением изменений в файл acad.PGP необходимо сделать его резервную копию.

Формат псевдонима команды следующий:

Псевдоним, *Полное имя команды

Первым элементом формата является комбинация символов, которую вводят в командной строке. Комбинация символов завершается запятой, затем следует пробел и полное имя заменяемой команды, которое обязательно содержит префикс — звездочку (*).

Вносить изменения в файл acad.PGP можно как вне, так и внутри системы AutoCAD. В первом случае сначала модифицируют файл acad.PGP, внося изменения с помощью стандартного текстового редактора Блокнот, а затем загружают программу AutoCAD. Во втором случае последовательность действий следующая:

Программа AutoCAD перезагрузит файл acad.PGP, и новые псевдонимы команд станут доступны.

Ввод команды из меню

Ввод команд из меню представляется более удобным и наглядным. Чтобы ввести команду в командную строку из меню, необходимо сделать выбор нужной команды из нескольких альтернативных вариантов и нажать левую кнопку мыши.

Программа AutoCAD 2002 содержит обширный набор меню и панелей инструментов.

Экранное меню обычно располагается справа от рабочей зоны графического окна AutoCAD. Включить или выключить отображение этого меню на экране монитора можно с помощью кнопки выбора Display Screen Menu панели Window Elements вкладки Display диалогового окна Options. В программе AutoCAD 2002 сохранение экранного меню является данью традиции, так как практически все команды дублируют более удобные выпадающие меню.

Экранное меню разделено на ряд подменю, объединенных в иерархическую структуру, которая обеспечивает доступ к любой команде и ее параметрам. После выбора одного из подменю в этом же месте экрана монитора появляется страница, содержащая список его команд. Любая страница экранного меню начинается с пункта AutoCAD, выбор которого позволяет вернуться в корневую страницу меню. Кроме того, почти на каждой странице экранного меню имеется пункт ****, выбор которого обеспечивает доступ к списку объектных привязок. Последний пункт страницы, Last, возвращает предыдущую страницу меню. Любая выбранная в экранном меню команда дублируется в командной строке.

Выпадающие меню расположены в верхней части графического окна AutoCAD. Пункты строки меню графического окна являются заголовками этих меню. Выпадающие меню содержат те же пункты, что и экранное меню, однако их имена и организация иные по сравнению с экранным меню. Кроме того, во многих случаях пункты выпадающих меню выводят на экран монитора диалоговые окна вместо запросов в командной строке.

Графические меню, для которых характерно наличие графических изображений на кнопках выбора, являются простым и наглядным средством для задания параметров некоторых команд, например HATCH. Они же широко используются при разработке пользовательских приложений в среде AutoCAD.

Контекстные меню появляются в точке размещения графического курсора при нажатии правой кнопки мыши. Содержание меню изменяется в зависимости от местоположения курсора и состояния системы.

Ситуация

Структура меню

Указатель мыши находится в рабочей зоне главного окна, при этом система не выполняет команду пользователя, а на экране монитора нет выбранных объектов

Меню содержит установленный по умолчанию список команд. Здесь представлены команды для работы с буфером обмена Windows, управления изображением на экране монитора, быстрого поиска объектов и настройки системной среды

Указатель мыши находится в рабочей зоне главного окна, при этом система не выполняет команду пользователя, а на экране монитора пользователем выбраны объекты

Меню содержит список команд, предназначенных для редактирования объектов (список команд зависит от выбранного объекта)

Указатель мыши находится в рабочей зоне графического экрана, при этом система не выполняет команду пользователя, а на экране монитора на выбранных объектах есть активный маркер средства Grips

Меню содержит список команд редактирования объектов с помощью средства Grips

Указатель мыши находится в рабочей зоне главного окна и при этом система выполняет команду пользователя

Меню содержит список параметров текущей команды и команды управления изображением на экране монитора

Указатель мыши находится в рабочей зоне главного окна и при этом система выполняет команду пользователя

При одновременном нажатии клавиши SHIFT и правой кнопки мыши меню содержит список режимов объектной привязки

Указатель мыши находится в зоне окна команд

Меню содержит список последних выполненных за текущий сеанс команд. Кроме того, здесь имеются стандартные команды для работы с буфером обмена Windows и команда вызова диалогового окна Options

Указатель мыши находится в области панели инструментов

Меню содержит перечень существующих панелей инструментов и пункт вызова диалогового окна Customize

Указатель мыши находится в области строки состояния поверх любой из кнопок

Меню содержит команды для переключения режима работы соответствующей кнопки и пункт вызова диалогового окна Drafting Setting

Панели инструментов AutoCAD полностью соответствуют стандарту приложений Windows. При работе над проектом приходится постоянно использовать эти инструменты для выполнения множества задач.

Практика показывает, что постоянное использование кнопок панелей инструментов и ввод псевдонимов команд с клавиатуры обеспечивает наивысшую производительность в системе AutoCAD.

Повторный ввод команды

Независимо от метода, использованного для ввода последней команды, для ее повторения достаточно нажать клавишу ENTER или SPACE в ответ на приглашение системы Command:.

Для повторного выполнения команд можно также использовать клавиши управления курсором «ВВЕРХ» и «ВНИЗ».

Список из последних шести команд содержит контекстное меню, которое вызывается при позиционировании указателя мыши в окне ввода команд и щелчке правой кнопкой. Любую из этих команд можно быстро запустить для повторного выполнения.

Наконец, любую из команд, использованных в текущем сеансе работы с системой, можно найти в текстовом окне (вызывается клавишей F2) и запустить для повторного выполнения.

Отказ от выполнения команды

Выполнение команды можно прервать на любой стадии диалога, нажав клавишу ESC.

Ввод «прозрачных» команд

Команды (HELP, ZOOM, PAN, REDRAW и др.), которые можно вызвать во время выполнения другой команды называют «прозрачными». Большинство «прозрачных» команд управляют представлением чертежа на экране монитора. Признаком «прозрачной» команды является апостроф «'». Если необходимо ввести «прозрачную» команду в командной строке, то этот символ печатают перед полным именем команды (ввод псевдонима в этом случае не допускается). После запуска команды в командной строке появляется список ее параметров, который начинается с двойной угловой скобки (>>), а после завершения работы этой команды система выдает сообщение о продолжении выполнения прерванной команды.

1.8. Ввод данных

Формирование любых графических примитивов невозможно без ввода точек, которые определяют их положение и размеры. Каждая точка на поле чертежа может быть однозначно определена значениями ее координат X и Y, положение точки в пространстве определяют координаты X, Y, Z. При вводе координат точки в командной строке сначала печатают численное значение координаты X, затем, без всякого интервала, запятая, затем — значение координаты Y, снова запятая и значение координаты Z (при работе с чертежом ввод последней координаты не требуется). Ввод значений координат заканчивается нажатием клавиши ENTER. Разрешено не указывать знак «плюс» для положительных значений координат, но знак «минус» для отрицательных значений указывать обязательно. Десятичную часть численного значения координаты отделяют от ее целой части точкой.

При определении координат точек система AutoCAD 2002 использует по умолчанию текущую ПСК. В начале выполнения нового чертежа ПСК совпадает с МСК и находится в левом нижнем углу рабочей зоны графического окна AutoCAD. Когда пакет AutoCAD запрашивает точку, то он ожидает ввода координат точки текущего чертежа. После указания точки на ее месте появляется маркер.

Программа AutoCAD запоминает координаты последней введенной точки. Ввод координат точек осуществляется следующими способами:

Задание координат точек с помощью курсора устройства указания

Для ввода точки необходимо поместить перекрестие графического курсора в нужное место чертежа и нажать левую кнопку мыши. Тогда координаты X и Y указанной точки воспринимаются, как если бы они были введены с клавиатуры, а координата Z принимает значение текущего уровня: Одновременно координаты точки после ее выбора могут быть отображены в строке состояния, если включить клавишей F6 режим статического отображения координат.

Точность, легкость и быстрота задания точек значительно возрастают, если при таком способе задания координат точки включены режимы Ortho и Snap, а в рабочей зоне графического окна отображена фоновая вспомогательная сетка. Включить эти режимы можно различными способами: с помощью диалогового окна режимов черчения Drafting Settings (меню Tools), с помощью командной строки (команды ORTHO, SNAP, GRID), с помощью функциональных клавиш или соответствующих кнопок строки состояния. Последние два способа особенно удобны в тех случаях, когда требуется переключать режимы в процессе работы с последовательностью запросов в командной строке.

Задание координат точек с помощью клавиатуры

Этот способ задания координат точки является наиболее точным, и им приходится пользоваться значительно чаще, чем другими. В системе AutoCAD предусмотрено несколько форматов ввода значений координат рассматриваемым способом.

Абсолютные прямоугольные координаты всегда измеряются от точки начала текущей системы координат. В случае использования такого формата необходимо на запрос системы о местоположение точки ввести с клавиатуры численное значение координаты X, затем через запятую — значение.коор-динаты Y.

...point: 3,7

Абсолютные полярные координаты также измеряются от точки начала текущей системы координат. Для ввода координат точки, когда известны направление и длина вектора (расстояние) от начала координат, сначала нужно ввести расстояние, затем специальный символ < (знак «меньше») и направление в градусах. За положительное направление изменения угла принято вращение против часовой стрелки от положительного направления оси X.

...point: 10<45

В приведенных примерах мы определили начальную точку для выполнения построения изображения детали. Так как конструктор редко знает абсолютные координаты всех точек построения, то такой формат ввода значений координат применяется обычно в начальной стадии работы над проектом.

Относительные прямоугольные координаты не ссылаются на точку начала системы координат. Относительные координаты — это смещения по осям X и Y от предыдущей введенной точки чертежа. Для ввода относительных координат точек с клавиатуры необходимо сначала ввести специальный символ @ (он вводится нажатием комбинации клавиш SHIFT+2), затем — приращение по оси ординат DX, запятую и приращение по оси абсцисс DY.

...point: @4,5

Относительные полярные координаты определяют положение точки по расстоянию и углу от предыдущей введенной точки чертежа. Для ввода координат точки, отстоящей от предыдущей точки на заданное расстояние и в заданном направлении, необходимо вначале ввести специальный символ @, затем расстояние, после чего вводится специальный символ < и, наконец, направление в градусах.

...point: @4<45

Ввод относительных координат точки намного проще в использовании, чем ввод ее абсолютных координат. Особенно удобны относительные координаты при построении изображений деталей, которые в основном состоят из горизонтальных и вертикальных линий (валы, оси, фланцы и т. п.).

Задание координат точек при совместном использовании клавиатуры и курсора устройства указания

Этот способ применяется, когда заранее известно расстояние между двумя точками (длина отрезка). Он позволяет сокращать количество данных, вводимых при построении изображений. При его применении необходимо предварительно настроить и включить режим черчения Polar, при котором система проводит линии построения под углами, заданными пользователем.

Включить этот режим можно различными способами: через диалоговое окно режимов черчения Drafting Settings (меню Tools) или с использованием клавиши F10 или соответствующей кнопки строки состояния.

Если задана начальная точка, то для ввода координат точки, отстоящей от нее на заданное расстояние и в заданном направлении, необходимо вначале переместить графический курсор в желаемом направлении, а затем напечатать в командной строке требуемое расстояние.

...point: 45

Способ также прекрасно работает в ортогональном режиме (Ortho).

Задание координат точек с помощью режима объектной привязки

Объектная привязка (Osnap) позволяет строить новые точки на чертеже, привязываясь к характерным точкам существующих объектов или относительно них. Функция объектной привязки содержит набор инструментов, позволяющих выполнять точные геометрические построения.

Перед применением этого способа задания координат точек необходимо настроить и включить режим Osnap. Настройка осуществляется в диалоговом окне режимов черчения Drafting Settings выпадающего меню Tools, которое также может быть вызвано на экран командой OSNAP или нажатием правой кнопки мыши при указании на индикатор режима в строке состояния.

Выбранный режим Osnap действует в течение текущего сеанса, до тех пор, пока пользователь его не выключит или не назначит новые установки. В системе предусмотрена также возможность временного отключения постоянного режима, для чего достаточно щелкнуть на индикаторе Osnap в строке состояния. В системе AutoCAD по умолчанию принято, что численные значения координат точек, введенных с клавиатуры, всегда имеют более высокий приоритет, чем координаты точек, полученных с помощью постоянных объектных привязок.

Для одноразового использования какого-либо инструмента из набора объектных привязок в процессе выполнения команды используют контекстное меню, которое вызывают, удерживая клавишу SHIFT и нажимая правую кнопку мыши при нахождении графического курсора в рабочей зоне окна AutoCAD. Такой режим позволяет указывать нужный режим объектной привязки каждый раз, когда система требует указать координаты очередной точки, и действует только для указанной точки. Одноразовый режим объектной привязки может быть использован также при работе с клавиатурой путем ввода аббревиатуры названия применяемого инструмента на соответствующий запрос команды:

...point: CEN

После нажатия клавиши ENTER последует запрос системы:

of

В ответ следует указать линию окружности (или дуги, или эллипса), к центру которой автоматически «привяжется» курсор.

Приоритет координат точек, полученных с помощью одноразовой объектной привязки выше приоритета, установленного для координат точек постоянного режима, однако и в этом случае наивысшим приоритетом обладают численные значения координат точек, введенные с клавиатуры.

Для управления режимом Osnap (включения или выключения) используют клавишу F3 или соответствующую кнопку-индикатор строки состояния.

Инструменты (параметры) режима объектной привязки перечислены ниже. Здесь заглавными буквами выделены сокращения параметров, которые вводят с клавиатуры при работе с командной строкой.

Для облегчения операций, связанных с определением координат точек с использованием режимов объектной привязки, широко используются функции AutoSnap и AutoTracking.

Функция AutoSnap обладает следующими свойствами.

Настройка режима AutoSnap, а также цвета и размера маркера осуществляется на вкладке Drafting диалогового окна Options, которое можно вызвать из выпадающего менюТооls

Функция AutoTracking (Object Snap Tracking) обладает следующими свойствами.

В дальнейшем эта точка (acquired point) будет использоваться системой в качестве базовой при определении параметров линии трассировки. Таких точек может быть несколько.

Настройка режима AutoTracking осуществляется в поле AutoTrack Settings вкладки Drafting диалогового окна Options.

1.9. Выбор объектов в системе AutoCAD

При создании чертежа требуется выполнять его редактирование либо в процессе вычерчивания, либо для внесения изменений. Прежде чем редактировать объекты чертежа, их необходимо выбрать, то есть указать системе набор объектов, с которыми предполагается дальнейшая работа. Выбранные объекты изображаются на экране монитора пунктирными линиями, что служит визуальным подтверждением их выбора.

В системе AutoCAD для выбора объектов используются два метода: выбор объектов перед заданием команды и выбор объектов после задания команды.

Выбор объектов перед заданием команды

Этот метод является стандартным для всех приложений Windows. Здесь разрешены следующие способы выбора объектов.

Метод выбора объектов перед заданием команды имеет весьма небольшой набор средств. Кроме того, не все команды AutoCAD допускают предварительное формирование набора выбора. Список таких команд приведен ниже: BREAK, EXTEND, PEDIT, TRIM, CHAMFER, FILLET, EDGESURF, REVSURF, RULESURF, TABSURF, OFFSET, MEASURE.

Управление режимами выбора осуществляется с помощью флажков панели Selection Modes вкладки Selection диалогового окна Options.

Выбор объектов после задания команды

Практически все команды редактирования в системе AutoCAD вначале предлагают отобрать один или несколько графических объектов для последующего манипулирования с ними. При формировании набора появляется запрос:

Select objects:

и перекрестие графического курсора заменяется маленьким прямоугольником (прицелом). Для указания объекта прямоугольник должен быть наведен на него таким образом, чтобы выбираемый объект полностью попадал в границы прямоугольника или пересекал одну из его сторон. Для широких линий точка выбора должна лежать на границе, а не внутри объекта, иначе выбор не произойдет. Размер прямоугольника можно регулировать с помощью системной переменной PICKBOX.

Выданный системой запрос Select objects: предполагает использование различных параметров для определения набора (заглавными буквами выделены аббревиатуры параметров для ввода их с клавиатуры).

Последовательный просмотр объектов выбора

Иногда невозможно выбрать объект без случайного указания другого близлежащего объекта или требуется выбрать объект, находящийся под другим объектом. Для таких случаев в системе AutoCAD предусмотрена возможность циклического перебора объектов. Последовательность действий при этом следующая:

При выполнении последовательных щелчков мышью фактическое расположение «прицела» выбора несущественно. Область поиска зависит только от расположения курсора в момент инициализации процесса циклического перебора объектов.

Hosted by uCoz
